ĐẶC ĐIỂM VẬT LÝ |
||||||
|
Định mức điện áp Công suất danh nghĩa (10HR) |
12V 100ah |
|
||||
|
Kích thước |
Chiều dài Chiều rộng Chiều cao thùng chứa Tổng chiều cao |
331±2 mm (13,03 inch) 172±2 mm (6,77 inch) 216±2 mm (8,50 inch) 222±2 mm (8,74 inch) |
||||
|
Cân nặng |
Xấp xỉ. 31 Kg ±3 phần trăm (68,32 lbs) |
|||||
|
Nhà ga tiêu chuẩn |
B3 (Thiết bị đầu cuối bu lông và đai ốc) Loại bu lông: M6 |
|||||
|
|

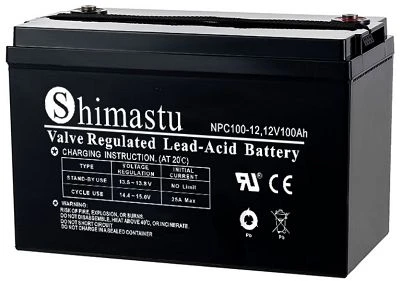

Pin chu kỳ sâu dòng Shimastu NPC là loại pin chu kỳ sâu được thiết kế để xả sâu thường xuyên bằng cách sử dụng hầu hết công suất của nó, đây là loại pin phổ biến nhất được sử dụng để lưu trữ năng lượng mặt trời ngoài lưới và năng lượng lai, cũng như nhiều ứng dụng khác. |
|||||
|
THÔNG SỐ KỸ THUẬT ĐIỆN |
||||||
|
Đặc trưng |

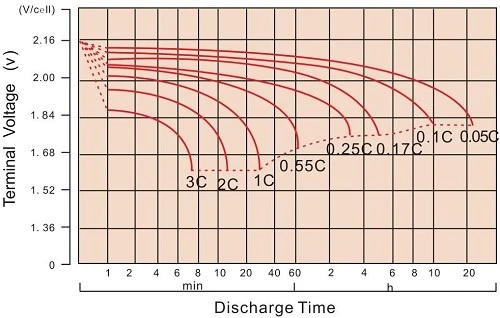

Đường cong phóng điện @ 25 độ (77 độ F) |
|||||
|
Dung tích |
Tốc độ 10 giờ (10A) Tốc độ 5 giờ (17A) Tốc độ 3 giờ (25A) Tốc độ 1 giờ (55A) |
100ah 85ah 75ah 55ah |
|
|||
|
Công suất bị ảnh hưởng theo nhiệt độ |
40 độ (1040F) 25 độ (770F) 0 độ (320F) |
102 phần trăm 100 phần trăm 85 phần trăm |
||||
|
Dòng xả tối đa |
1000A(5 giây) |
|||||
|
Dòng điện ngắn mạch |
2150A |
|||||
|
Kháng nội bộ |
Pin sạc đầy (25 độ,770F) 6.8mΩ |
|||||
|
Cuộc sống được thiết kế |
Lớn hơn hoặc bằng 700 Chu kỳ @ 50 phần trăm DOD(25 độ) |
|||||
|
Điện áp không đổi Thù lao |
Xe đạp |
Dòng sạc ban đầu nhỏ hơn 25A Điện áp 14,1~14,4V ở 25 độ (770F ) Hệ số nhiệt độ –30mV/độ |
||||
|
Đứng gần |
Không có giới hạn về dòng sạc ban đầu Điện áp 13,5~13,8V ở 25 độ (770F ) Hệ số nhiệt độ –20mV/độ |
|||||
|
ĐỊNH LƯỢNG XẢ HIỆN ĐẠI KHÔNG DẪN A @ 25 độ |
|||||||||
|
FV/THỜI GIAN |
10 PHÚT |
15 PHÚT |
30 PHÚT |
1 giờ |
3GIỜ |
5 giờ |
8 giờ |
10 giờ |
20 giờ |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
CÔNG SUẤT XẢ LIÊN TỤC TỈ LỆ CÔNG SUẤT MỖI TẾ BÀO @ 25 độ |
|||||||||
|
FV/THỜI GIAN |
10 PHÚT |
15 PHÚT |
30 PHÚT |
1 giờ |
3GIỜ |
5 giờ |
8 giờ |
10 giờ |
20 giờ |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
